產品型號
|
BYT-1200
|
|
品牌
|
博贏通
|
|
輸入電壓
|
DC-24V
|
|
輸入電流
|
＜600mA
|
|
功率
|
10W
|
|
工作電壓
|
±7000V
|
|
離子發射
|
脈沖交流
|
|
發射電極
|
SUS
|
|
放電結構
|
電阻耦合
|
|
輸出頻率
|
0.1，0.3，1.3，5, 10，20, 30, 50（出廠設置50Hz）
|
|
占空因數
|
30%-70%
|
|
消電范圍
|
{357-2780.7mm(針間距60.1mm）}*300mm*1000mm
|
|
安裝距離
|
100-1000mm
|
|
離子平衡
|
±35V
|
|
消電時間
|
＜2s
|
|
指示燈報警
|
電源網口指示燈，高壓報警指示燈（綠色正常工作、黃色高壓異常）
|
|
氣流壓力
|
<0.6MPa
|
|
進氣節流閥接頭
|
06-1/6白色
|
|
工作溫度
|
0°C-40°C
|
|
工作濕度
|
<70%
|
|
外形尺寸
|
W*H: 32.27*87.15mm
|
|
棒體材質
|
阻燃PVC、ABS、AL、SUS
|
|
安裝附件
|
可180。旋轉安裝掛角
|
|
適配電源網線長
|
1.8m
|
|
質保年限
|
1年
|

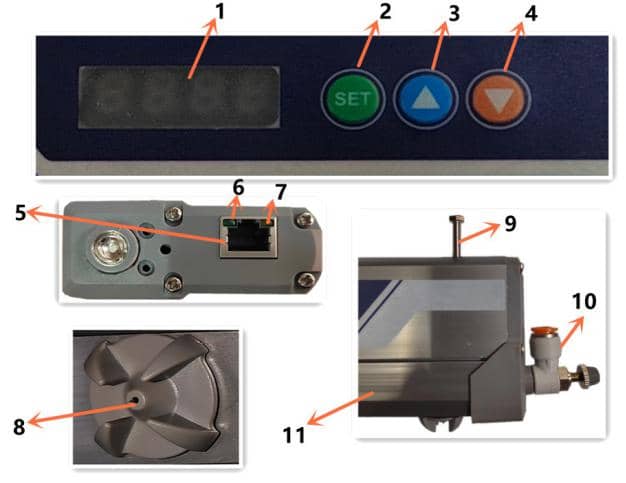

四、結構名稱
1.顯示屏 2.設置鍵 3.上調鍵 4.下調鍵 5.DC24V電源網口 6.綠色工作指示燈 7高壓異常指示燈 8.氣嘴及針座放電極 9.固定螺柱 10.進氣節流閥 11.U型接地電極
五、離子棒的設定
①調節離子平衡度
當平板檢測儀或被消電物體表面正電壓較大時，先按SET鍵，數碼管顯示“B”，再按下調鍵；當平板檢測儀或被消電物體負電壓較大時，按上調鍵，直至將平衡度調節到理想狀態。通過調節正負離子輸出比可調整平衡電壓，提高除靜電速度。

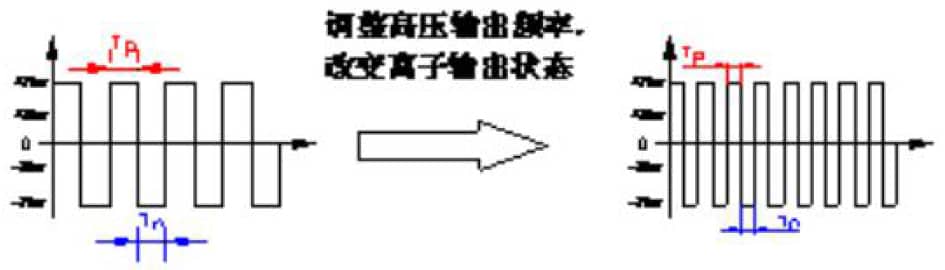

②調節正負離子頻率
調節正負離子輸出頻率適用于不同的消除距離；出廠設置是50Hz；調節離子輸出頻率是先按離子棒SET鍵，數碼管顯示“F”再按上調鍵或下調鍵；如看調節結果需配置平板測試儀。
頻率選擇及安裝距離可根據各自靜電安全及工藝管控要求，參考以下示意圖表：
|
工作頻率(Hz）
|
安裝距離(mm)
|
設置場所
|
|
50
|
100-300
|
薄膜等快速移動物體；光電、半導體器件等低平衡度要求；
|
|
30
|
300-400
|
薄膜等快速移動物體；光電器件等低平衡度要求；
|
|
20
|
300-600
|
薄膜等快速移動物體；電子器件等低平衡度要求；
|
|
10
|
600-800
|
物料填充、傳輸
|
|
5
|
800-1000
|
稍遠距離消電
|
|
3
|
1000-1200
|
較遠距離消電
|
|
0.1.-1
|
1200-1500
|
遠距離消電
|
六、靜電消除器的安裝及尺寸
1選擇最佳的消電位置，將棒體和配套的電源適配器安裝牢固。

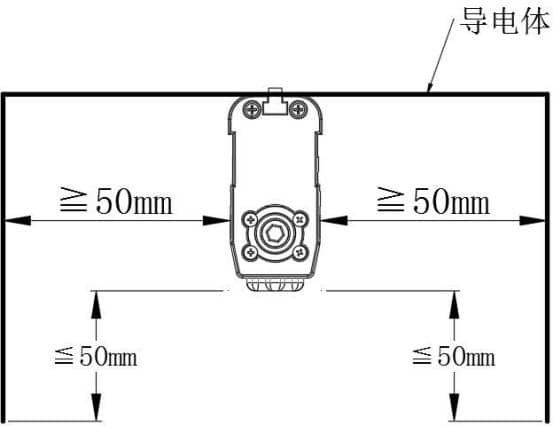

①靜電消除器在設備上安裝時，需要注意與附 近導電體之間的距離。若靜電消除器距離導電體距離過 近時，靜電消除器產生的離子會被該導電體所吸附，造 成產生的離子無法作用到材料表面，極大的影響靜電消 除的效果。
②背部可直接滑入 M5 六角螺絲，再與設備相固定。
③ 將靜電消除器安裝在靜電有影響的部位，從而可以更好的滿足生產需求。安裝時，靜電消除器與帶靜電物體間距離越接近 30mm，靜電消除速度越快。安裝完成后，根據不同的安裝距離對靜電消除器頻率進行調節，從而達到最佳的靜電消除效果。
④根據具體安裝距離，調節靜電消除器輸出頻率。
⑤氣體供應：
將 6mm 氣管插入可調氣接頭，通入 0.1～0.5MPa 壓縮空氣（推薦使用 0.3MPa）。內部為高壓環境，請保證輸入壓縮空氣的清潔干燥。旋轉氣接頭頭部，可對 進氣量的大小進行調節。
2將電源連接線的一端插入電源適配器插口內，另一端插入棒體上的電源插口內，端口接線及面板說明如下所示：
|
線色
|
輸入電壓
|
|
橙色與白橙色
|
+24VDC
|
|
綠色與白藍色
|
-24VDC
|
|
藍色
|
GND
|
|
棕色和白棕色
|
外部遙控開關
|
|
綠白色
|
錯誤信號輸出
|
注：必須保證可靠接地設備才能正常工作。

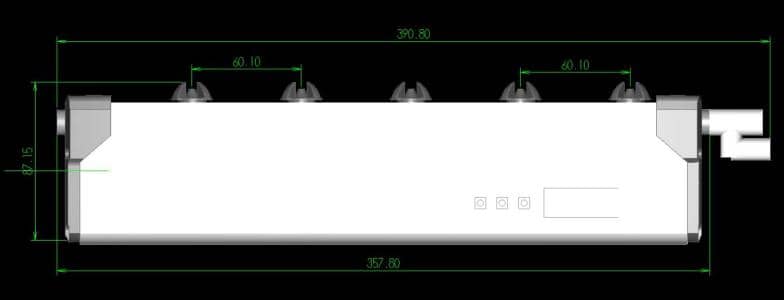

3產品尺寸
L：357-2780.7（針間距60.1mm）
離子棒的常規尺寸
|
357mm
|
627mm
|
|
897mm
|
1160.7mm
|
|
1430.7mm
|
1700.7mm
|
|
1970.7mm
|
2240.7mm
|
|
2510.7mm
|
2780.7mm
|
注：特殊尺寸可以定制
